Descripción de productos

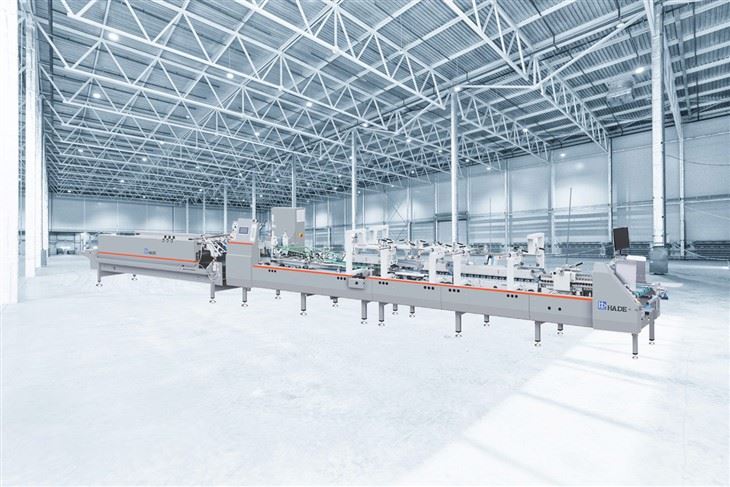

FG-580FPpegadora de carpetas automática
I．Modelo:FG-580FP
Fuente de alimentación:380 VCA350Hz
II．Parámetro:
Ancho máximo del papel para caja de pegado lateral: 580 mm.
Ancho mínimo del papel para caja de pegado lateral: 90 mm.
Peso del papel: 200－800 g/m²2
Velocidad: 250m/min
Tamaño de la máquina: 7500×1200×1400mm
Tamaño del embalaje: 1,9*1,1*1,5 mm 700/800 kg
2,9*1,15*2,2 mm 900/1000 kg
Potencia total: 5 Kw
Motor principal: 4KW, transportador: 0.75KW
Funciones estándar: utilizadas para pegar cajas laterales
Funciones opcionales: dispositivo mini-box, amoladora UV
III．Configuración básica:
alimentarr
1. Variador de velocidad infinita de polea SAKAI 1 juego
2. Cinturones de alimentación importados 1 juego/5 uds.
Tamaño: δ8*25*1110mm
3. Motor vibratorio fabricado en Taiwán 1 juego
Predoblado
1. La primera línea izquierda se dobla 180 grados, la tercera línea derecha se pliega 135 grados.
2. Cinturones Nitta 1 juego/5 uds.
especificaciones: δ4*19*2550 (1) δ4*19*1175 (1)
δ4*22*3220 (2) δ4*22*3000 (1)
3. Rodamientos NSK y rodamientos HRB
4. soportes de rodamientos ATG especiales
Tanques de encolado inferiores
dos conjuntos (uno a la izquierda y el otro a la derecha)
funcionamiento a alta velocidad, el pegado es suave y estable
Ruedas de encolado moleteadas de 3 mm de espesor (5 mm es opcional)
Sección plegable
Navajas plegables izquierda y derecha, una para cada una.
Cinturones Nitta 1 juego/6 piezas
especificación: δ4*19*1630 (2) δ4*22*4580 (2) δ4*22*3920 (2)
soportes de rodamientos ATG especiales
Las ruedas guía están diseñadas con buena precisión.
Sección de transferencia
1. contador y sensor fabricados en Taiwán
2. sistema de impulso neumático (el aire lo suministra el usuario)
3．Cinturones Nitta 1 juego/4条
especificación: δ4*19*2700 (2 ) δ4*22*2765 (2 )
4． Un sensor está equipado en la parte delantera de la máquina, el conteo puede ser del tipo avance y parada.
Transportador
1. sistema de conversión de frecuencia, que funciona con la sección principal
2.cinturón superior:δ3*450*3990 cinturón inferior:δ3*450*5380
Sistema eléctrico:
Inversor Schneider
2. Sistema de control PLC (opcional)
3. motor principal regulador de velocidad de 4 KW en transportador 0.7 KW (estándar)
IV．Embalaje: primero envuelto con película, luego con bolsas de vacío y finalmente en una plataforma de metal.
|
Lista de piezas en FG-580PF |
|||||
|
Imagen |
Descripciones |
Tamaño |
Cantidad |
Unidad |
Observaciones |
|
 |
Rueda de empuje de papel |
|
1 |
colocar |
|
|
Barra de empuje de papel |
|
2 |
colocar |
|
|
|
Pies |
|
12 |
piezas |
|
|
|
Comedero con barra deportiva y modular. |
|
3 |
colocar |
|
|
|
|
Soporte de mesa |
|
2 |
piezas |
|
|
Mesa |
|
1 |
piezas |
|
|
|
Lata de lubricador de aceite |
|
1 |
piezas |
|
|
|
llave ajustable |
|
1 |
piezas |
|
|
|
llave de boca |
13 |
1 |
piezas |
|
|
|
llave de boca |
14 |
1 |
piezas |
|
|
|
Alicates |
|
1 |
piezas |
|
|
|
Destornillador |
|
1 |
piezas |
|
|
|
llave hexagonal interior |
8 milímetros |
1 |
piezas |
|
|
|
llave hexagonal interior |
6 milímetros |
1 |
piezas |
|
|
|
llave hexagonal interior |
5 milímetros |
1 |
piezas |
|
|
|
llave hexagonal interior |
4mm |
1 |
piezas |
|
|
|
llave hexagonal interior |
3mm |
1 |
piezas |
|
|
|
|
Mango para girar la barra de tornillos. |
|
1 |
colocar |
|
|
|
Volante (sin mango) |
Ø16*160 |
2 |
piezas |
|
|
|
Kit de herramientas (tornillos, arandelas y collares incluidos) |
|
1 |
colocar |
|
 |
|
|
|||
